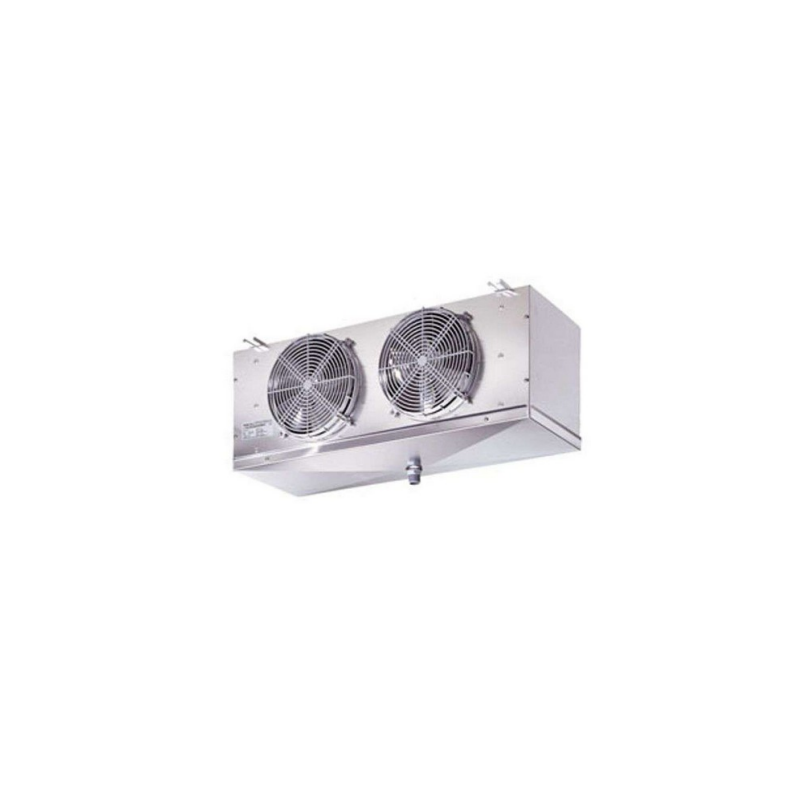

Výparník / RCS-ED / 02250406

Technické informace

- Jednotkové chladiče řady RCS byly navrženy pro instalaci do chladných prostor vhodných pro skladování čerstvého a mraženého zboží

- Jejich mimořádně kompaktní tvar umožňuje jejich instalaci také v chladicích místnostech s velmi malými rozměry

- Řada RCS je k dispozici v různých kombinacích roztečí fi nálů rozměry a roztečemi trubek vhodně dimenzovanými podle potřebných rozměrů aplikací

- Provedení ED se dodává s namontovanými odmrazovacími topnými tělesy a je vhodná pro použití při nízkých teplotách

- Motory ventilátorů pracují v režimu sání a zabraňují odvádění kondenzátu tvorbě kondenzátu na ventilátoru.

- Ventilátor je vyroben z hliníkových žeber, měděné trubky o průměru 12 mm a geometrie

37,5 x 32,5

- Jednotkové chladiče RCS lze rozdělit do tří skupin podle

potřebné teploty chladicího prostoru (Tc): Rozteč žeber 4 mm pro Tc od -5 °C do 5 °C.

+15 °C; 6mm rozteč žeber pro Tc od -20 °C do +15 °C; 8mm rozteč žeber pro Tc od -20 °C do +15 °C; 8mm rozteč žeber pro Tc od -20 °C do +15 °C.

Tc od -40°C do +4°C.

- Každá skupina roztečí žeber je k dispozici také se 4 a 6 řadami.

- Cívky jsou testovány dusíkem při tlaku 25 barů.

- Používané modely motorů ventilátorů mají následující vlastnosti:

- Vyrábějí se v souladu se zákony EN 60335-1, s vnitřním tepelným chlazením.

ochranou

- Průměr ventilátoru 250 mm

- Napájení 230-240V/1/50-60Hz

- Stupeň krytí IP44

- Třída izolace F

- Provozní teplota od -40 °C do +40 °C

- Elektrická zařízení vyrobená v souladu se směrnicí 2006/95/CE o nízkém napětí

- Kryt je vyroben z hliníku

- Použitá výrobní řešení dodávají krytu pevnost a zaručují absenci vibrací během provozu

- Šrouby, podložky a matice jsou vyrobeny z nerezové oceli

Kód RCS2250406ED

Řada RCS

Model Cubic

Aplikace MBP

PED 0

Počet řádků 4

Celková plocha 9,6 m²

Odmrazování (Watt) 1350 W

Čistá hmotnost 22 kg

Vstupní připojení 12 mm-1/2" sae

Výstupní připojení 16 mm

Vypouštěcí přípojka 1" plyn (33 mm)

Rozteč lamel 6

Objem okruhu 3,16 dm³

Motor ventilátoru

Typ Stíněné póly

Motory ventilátoru č. 2

Průměr 254 mm

Napájení 230/1/50-60

Vysoké otáčky 1300 ot/min

Příkon 160 W

Spotřeba proudu 0,7 A

Průtok vzduchu 1835 m³/h

Výtlak vzduchu 10 m
