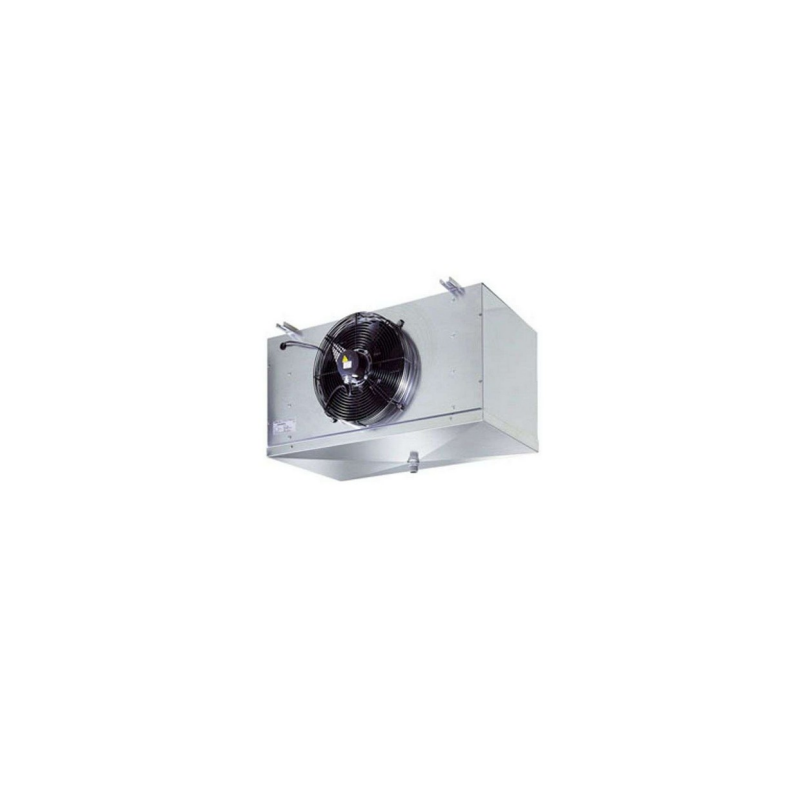

Výparník / RCMR-ED / 01350608

Technické informace

- Jednotkové chladiče řady RCMR ø350 byly navrženy pro instalaci uvnitř chladicích komor vhodných pro skladování čerstvého a mraženého zboží

- Tato řada doplňuje aplikace řady RC a RCS a přestože má mimořádně kompaktní rozměry, dosahuje větších kapacit vhodných pro použití v chladicích zařízeních

pro středně velké chladírny

- Řada RCMR ø350 je k dispozici v různých kombinacích roztečí fi nálů rozměrů a trubkových rozvodů správně dimenzovaných podle potřebných rozměrů aplikací

- Verze ED se dodává s namontovanými odmrazovacími topnými tělesy a je vhodná pro použití při nízkých teplotách

- Motory ventilátorů pracují v režimu sání a zabraňují odvádění kondenzátu tvorbě kondenzátu na ventilátoru

- Ventilátor je vyroben z hliníkových žeber, 12 mm měděné trubky a geometrie 37,5 x 32,5

- Jednotkové chladiče RCMR ø350 lze rozdělit do tří skupin podle potřebné teploty chladicího prostoru (Tc): Rozteč žeber 4 mm pro Tc od - do -5 °C až +15 °C; 6mm rozteč žeber pro Tc od -20 °C do +15 °C; 8mm rozteč žeber pro Tc od -20 °C do +15 °C; 8mm rozteč žeber pro Tc od -20 °C do +15 °C.

pro Tc od -40 °C do +4 °C

- Cívky jsou testovány dusíkem při tlaku 25 barů

- Používané modely motorů ventilátorů mají následující vlastnosti:

- Vyrábějí se v souladu se zákony EN 60335-1, s vnitřním tepelným chlazením ochranou

- Průměr ventilátoru 350 mm, vnější rotor

- Napájení 230-240V/1/50-60Hz

- Stupeň krytí IP44

- Třída izolace F

- provozní teplota -40°C a +65°C

- Elektrická zařízení vyrobená v souladu se směrnicí 2006/95/CE o nízkém napětí

- Kryt je vyroben z hliníku

- Použitá výrobní řešení dodávají krytu pevnost a zaručují absenci vibrací během provozu

- Šrouby, podložky a matice jsou vyrobeny z nerezové oceli

Kód RCMR1350608ED

Rozsah RCMR

Model Cubic

Aplikace LBP

PED 0

Počet řádků 6

Celková plocha 12,8 m²

Rozmrazování (Watt) 2250 W

Čistá hmotnost 27,4 kg

Vstupní připojení 12 mm-1/2" sae

Výstupní připojení 22 mm

Vypouštěcí přípojka 1" plyn (33 mm)

Rozteč lamel 8

Objem okruhu 5,35 dm³

Motor ventilátoru

Typ Vnější rotor

Motory ventilátoru č. 1

Průměr 350 mm

Napájení 230/1/50-60

Vysoké otáčky 1400 ot/min

Příkon 130 W

Spotřeba proudu 0,58 A

Průtok vzduchu 2251,5 m³/h

Výhoz vzduchu 11 m
