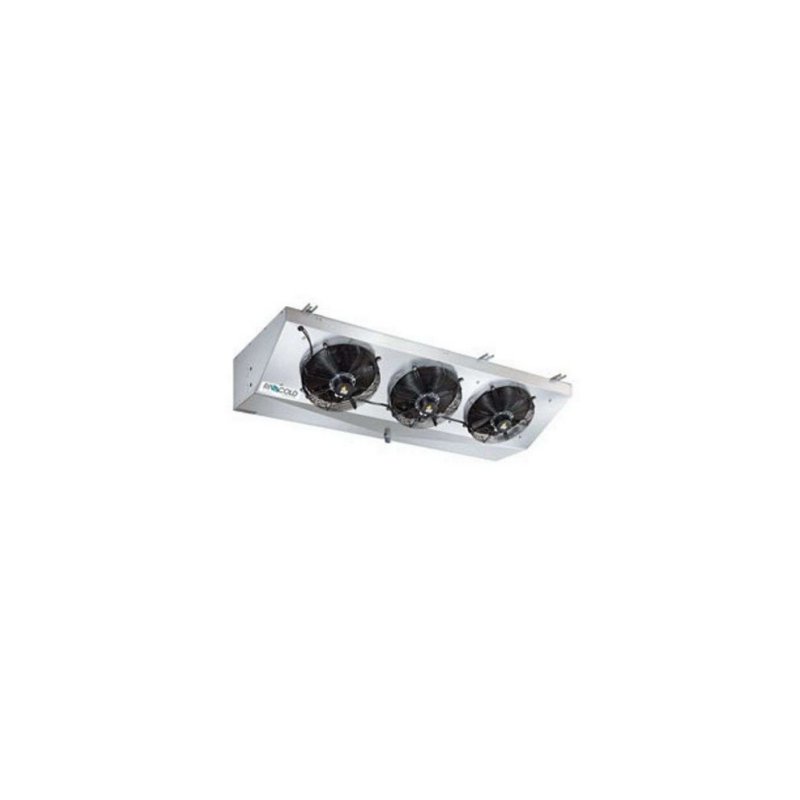

Výparník / RSI-ED / 00033503

Technické informace

- Jednotkové chladiče řady RSI byly navrženy pro instalaci do chladných prostor vhodných pro skladování čerstvého a mraženého zboží

- Výhodou této řady jsou mimořádně kompaktní rozměry a zároveň poskytuje kapacitu srovnatelnou s řadou RC. Taumožňuje použití uvnitř chladicích komor s minimálním zatížením

na výšku

- Řada RSI je k dispozici ve dvou různých průměrech ventilátorů a třech typech roztečí žeber podle potřebného použití

- Verze ED se dodává s namontovanými odmrazovacími topnými tělesy a je vhodná pro použití při nízkých teplotách

- Typy modelů s průměrem ventilátoru 350 mm jsou vyrobeny ze dvou různých typů skupiny: modely s roztečí žeber 3,5 mm vhodné pro teploty v chladných místnostech

(Tc) od -5 °C do +15 °C; modely s roztečí žeber 7 mm vhodné pro chladné teploty(Tc) od -40 °C do +4 °C

- Cívka je vyrobena z hliníkových žeber a 3/8" měděné trubky s geometrií 25x22

- Je testována dusíkem při tlaku 25 barů.

- Používané modely motorů ventilátorů mají následující vlastnosti:

- Vyrobeny podle zákonů EN 60335-1, s vnitřním tepelným ventilátorem

- Napájení 230-240V/1/50-60Hz

- Stupeň krytí IP44

- Třída izolace F

- provozní teplota -40°C a +65°C

- Elektrická zařízení vyrobená v souladu se směrnicí 73/23CEE o nízkém napětí

- Kryt je vyroben z hliníku

- Použitá výrobní řešení dodávají krytu pevnost a zaručují absenci vibrací během provozu

- Šrouby, podložky a matice jsou vyrobeny z nerezové oceli

Kód RSI33503ED

Rozsah RSI

Model Stropní

Aplikace HBP

PED 0

Počet řad 6

Celková plocha 34,5 m²

Odmrazování (Watt) 4096 W

Čistá hmotnost 53 kg

Vstupní připojení 12 mm-1/2" sae

Výstupní připojení 28 mm

Vypouštěcí přípojka 1" Plyn (33 mm)

Rozteč lamel 3,5

Objem okruhu 6,86 dm³

Motor ventilátoru

Typ Vnější rotor

Motory ventilátorů č. 3

Průměr 350 mm

Napájení 230/1/50-60

Vysoké otáčky 1400 ot/min

Příkon 390 W

Spotřeba proudu 1,74 A

Průtok vzduchu 3459 m³/h

Výhoz vzduchu 11 m
